Ekvivalent:

● John Crane Tip 609

Radna ograničenja:

● Temperatura: -75 stupnjeva - plus 350 stupnjeva

● Tlak: manji ili jednak 20 bara

● Brzina: manja ili jednaka 25 m/s

● Veličina osovine: 1"- 4"

Materijali:

● Brtveni prstenovi: A, B, Q1/12, Q2/22, U1/12, U2/22

● Elastomer: VITON, EPDM, NBR, FFKM, AFLAS

● Metalni dio: SS304, SS316, 4J42, 2CR13, AM350, Hastelloy C, Inconel 718

Dwg sklopa:

Dimenzije (mm):

Veličina (inči)	D	D1	L
1.000	1.000	1.625	1.531
1.125	1.125	1.750	1.562
1.250	1.250	1.875	1.593
1.375	1.375	2.000	1.593
1.500	1.500	2.125	1.593
1.625	1.625	2.250	1.593
1.750	1.750	2.375	1.625
1.875	1.875	2.500	1.625
2.000	2.000	2.625	1.656
2.125	2.125	2.750	1.656
2.250	2.250	2.875	1.719
2.375	2.375	3.000	1.719
2.500	2.500	3.250	1.750
2.625	2.625	3.375	1.781
2.750	2.750	3.500	1.781
2.875	2.875	3.687	1.875
3.000	3.000	3.812	1.875
3.125	3.125	4.000	1.875
3.250	3.250	4.125	1.875
3.375	3.375	4.250	1.875
3.500	3.500	4.375	1.875
3.625	3.625	4.500	1.875
3.750	3.750	4.625	1.875
3.875	3.875	4.750	1.875
4.000	4.000	4.875	1.875

*Povezani uvod*

Mehanička brtva Statička brtva, odnosno mehanička brtva bez relativnog pomaka između spojnih površina. Iz perspektive petrokemijskog postrojenja umjerene veličine, postoje deseci tisuća statičkih točaka brtvljenja. Postoje mnoge vrste zapečaćenih medija. Većina opasnih medija su zapaljivi, eksplozivni, korozivni ili otrovni. Jednom kada brtva otkaže, ne samo da će uzrokovati otpad, već i zagaditi okoliš, pa čak i uzrokovati osobne ozljede i materijalnu štetu. Stoga je proučavanje njegovog mehanizma i komponenti od velikog značaja.

Popularni tagovi: jc 609 metalne brtve s mijehom, Kina, dobavljači, proizvođači, tvornica, prilagođeno, kupnja, kvaliteta, cjenik, ponuda, niska cijena, proizvedeno u Kini

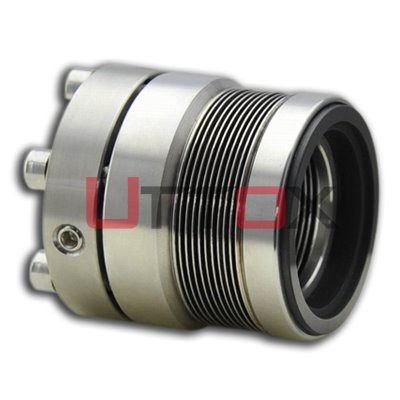

JC 609 Metalne brtve s mijehom
